1. 惟隆銑床齒輪式&皮帶式共用主軸生產廠家簡介
惟隆科技股份有限公司成立于1999年，于2001年通過ISO-9002質量體系認證。惟隆具有資深的主軸設計經驗，以專業制造團隊作后盾，并購置精密機械設備、檢測儀器及無塵潔凈隔離式組裝廠房等為基礎，生產CNC車床主軸、銑床主軸、精密復合式加工中心機主軸等各系列精密主軸。惟隆與國內知名大廠、學術機構、研究單位進行輔導配合及技術合作，以加強組裝、檢驗、測試設備，來強化公司內部ＱＡ訓練，以確保質量的穩定。為擴大供貨及服務能力及效率，已在大陸上海等地區設立發貨及售服中心，以滿足更廣大客戶的需求。
2. 惟隆銑床齒輪式&皮帶式共用主軸型號
2.1. 潤滑方式：油脂潤滑
2.2. 動平衡等級：G1(ISO 1940規范)
2.3. 溫升：15℃
|
機種 |
主軸 |
轉速 |
前軸承 |
前軸承 |
後軸承 |
軸端300mm |
拉刀力 |
標準主軸 |
備 註 |
|
ZS5A40AO |
BT50 |
4,000 |
?100 |
NN*1 |
NN*1 |
8μm |
1,750 |
15(37)kw |
4,000轉為長鼻端 |
|
JN5AET |
BT50 |
4,000 |
?100 |
70*2 |
70*2 |
8μm |
1,750 |
15(22)kw |
|
|
WL61A |
BT60 |
2,000 |
?180 |
NN*1 |
NN*1 |
18μm/400mm |
5,500 |
22(37)kw |

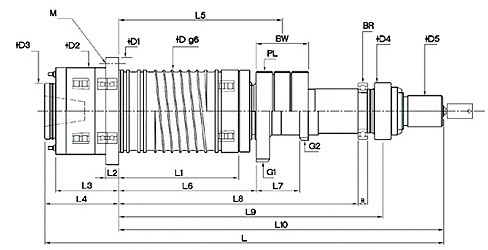

3. 惟隆銑床齒輪式&皮帶式共用主軸尺寸表
|
機種 |
?Dg6 |
?D1 |
?D2 |
?D3 |
?D4 |
?D5 |
L |
|
ZS5A40AO/ZS5A40AT* |
?190 |
?247 |
?200 |
?128.57 |
?130 |
?80 |
916/1060* |
|
JN5A45ET |
?190 |
?264 |
?200 |
?116 |
?120 |
175 |
|
|
WL61A |
?350 |
?415 |
?350 |
?225 |
?119 |
?110 |
1306 |
|
機種 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
|
ZS5A40AO/ZS5A40AT* |
275 |
30 |
145 |
170 |
375 |
316 |
99 |
549 |
606 |
746/890* |
|
JN5A45ET |
154 |
25 |
170 |
190 |
323 |
207 |
69 |
366 |
474 |
525 |
|
WL61A |
470 |
40 |
73 |
105 |
715 |
610 |
120 |
860 |
--- |
--- |
|
機種 |
M |
G1 |
G2 |
PL |
BW |
BR |
BRB |
BRD |
|
ZS5A40AO/ZS5A40AT* |
6-M8-PCD ?120 |
3M-76T×30W |
3M-43T×20W |
8YU-72T |
110 |
6017 |
22 |
?130 |
|
JN5A45ET |
8-M10-PCD ?222 |
3M-68T×22W |
3M-36T×20W |
8YU-68T |
55 |
6215*2 |
50 |
?130 |
|
WL61A |
8-M16-PCD ?380 |
3M-110T×40W |
3M-70T×40W |
14M-72T |
200 |
6032*2 |
76 |
?240 |
|
備註:*1:採用倍力型拉刀機構，則型號末碼則由「O」改為「T」，總長較長(L、L10)及包括內建打刀缸。 |
||||||||
4. 惟隆銑床齒輪式&皮帶式共用主軸規格書
|
|
